Journal de Fluffy

Cloison en colombage, montage de la ferme

14 Novembre 2017 , Rédigé par fluffy Publié dans #Cloison, #Références - Inspiration

Le plan de la structure en colombage a un peu changé par rapport au plan initial (Création d'un couloir de distribution). La diagonale sur la moitié basse (bois K sur le plan) ne sera pas installée (pas d'utilité, les forces sont suffisamment réparties comme ça), et on rajoute un bois horizontal sur le petit mur pour avoir une continuité par rapport au grand mur (bois horizontal sous la ferme).

Nouvelle tentative de pose de la fenêtre, pour voir ce que ça pourrait donner :

Cloison en colombage, montage de la fermeCloison en colombage, montage de la fermeCloison en colombage, montage de la ferme

Mais surtout : la ferme est maintenant installée et fixée :

  • Fixation du bois vertical (poinçon) par des équerres encastrées pour pouvoir y coulisser les 2 diagonales (arbalétriers)
  • Léger écartement de la structure avec des étais, pour pouvoir coulisser les diagonales
  • Diagonales fixées par tiges filetées

Les bois étaient brut de sciage, avec un simple rabotage à la main, mais il aurait été plus simple de faire les découpes si les bois avaient été dégauchis et rabotés à même épaisseur.

Cloison en colombage, montage de la fermeCloison en colombage, montage de la ferme
Cloison en colombage, montage de la fermeCloison en colombage, montage de la fermeCloison en colombage, montage de la ferme
Cloison en colombage, montage de la fermeCloison en colombage, montage de la ferme

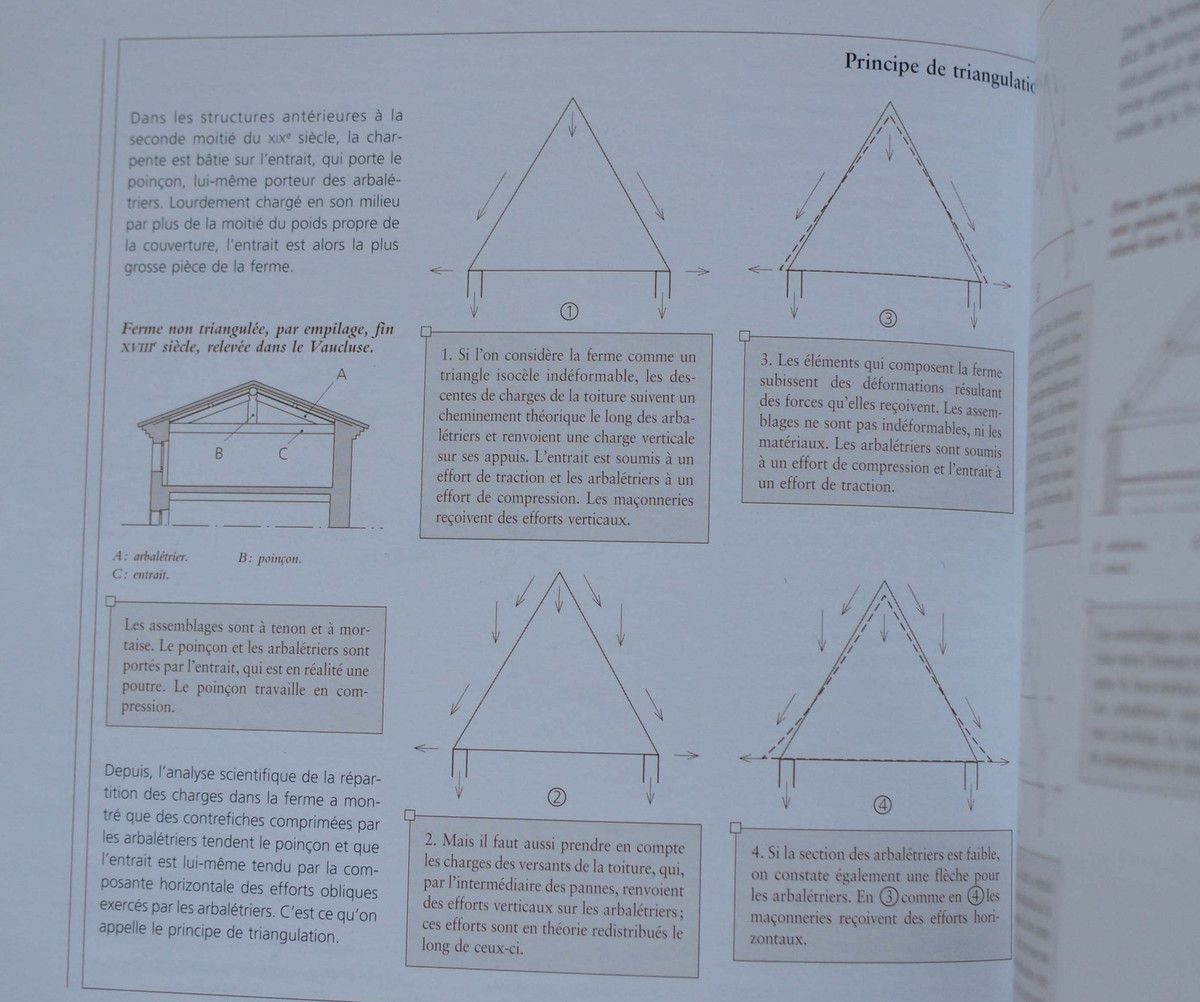

On a suivi le principe de répartition des forces sur une ferme de charpente non triangulée (sans contrefiche) ; explication :

La maison ancienne ; Construction, diagnostic, interventions ; J.Coignet, L.Coignet (extrait)



Et pour les noms des pièces de bois sur les constructions à colombage :

Cloison en colombage, montage de la ferme
